DMS-AVC动态电压调节装置采用电力电子技术，当系统电压突然发生暂降时，AVC装置能够实现对电压的快速调节，确保输出电压无缝连接达到额定值，解决由电压暂降引起的电能质量问题。

DMS-AVC装置主要由快速开关、双向变流器及储能单元构成，在电网发生电压暂降/暂升/中断时的工作原理如下：
Ø 当系统正常运行时，快速开关处于合闸状态，负载由电网供电；
Ø 当系统发生电压暂降/暂升/中断时，装置每周波500个采样点，在100us即可检测到故障，并发指令给快速开关及双向变流器；
Ø 快速开关在收到指令后快速断开，负载与电网断开；
Ø 双向变流器在收到指令后200us建立额定输出电压，开始给负载供电，保障在快速开关断开后负载由双向变流器供电；
Ø DMS-AVC装置整个补偿过程＜2ms，投入及退出过程对负载及电网均无冲击；

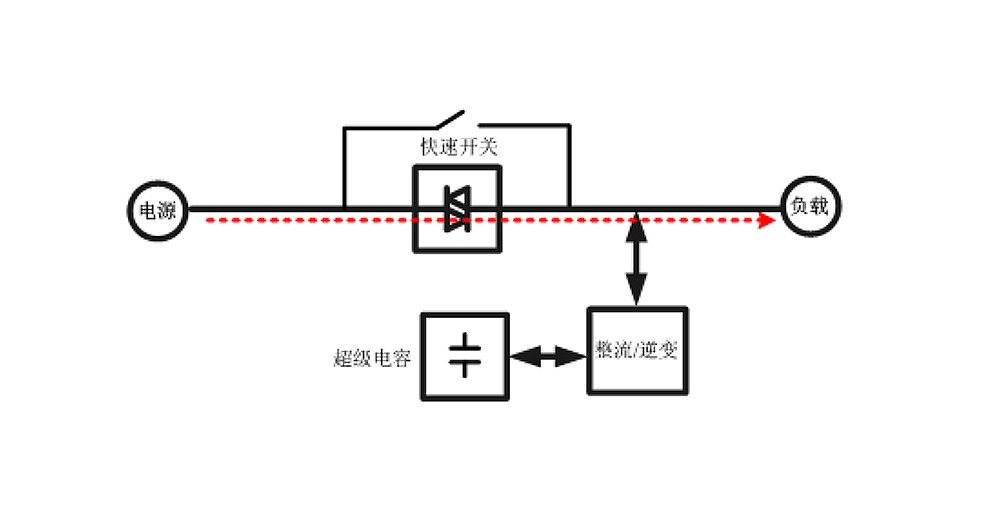

系统电压在限值范围内：负载由电网供电。

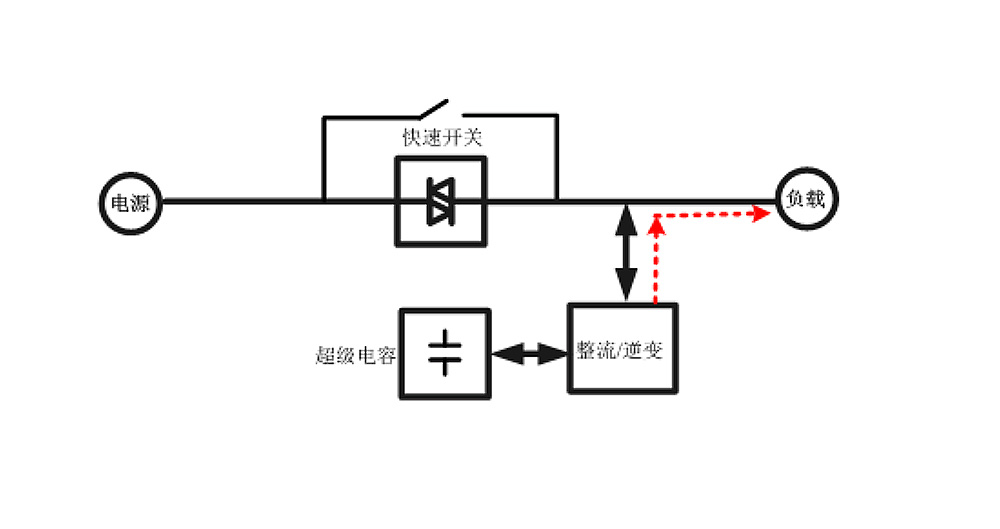

系统电压发生暂降时：快速开关断开，负载脱离电网，由AVC装置直接供电。

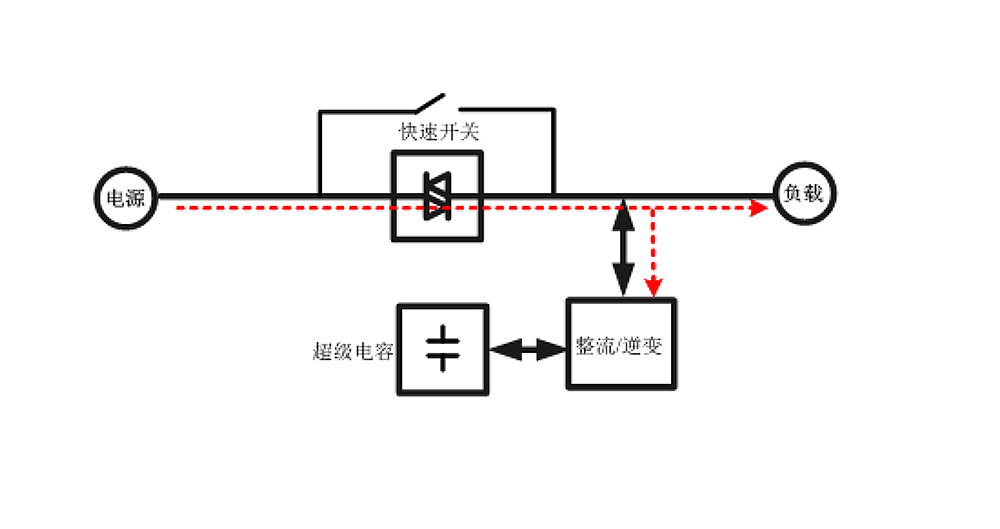

系统电压恢复到限值范围内：快速开关闭合，逆变器关闭，负载再次由系统供电，同时设备整流回路为电容充电储能。

1.系统效率高，响应速度快
效率＞99%，装置全响应时间＜2ms

2.支持深度暂降治理
单相、两相、三相跌落至0%均可治理

3.可靠性高，适合工业负载
多级保护，冗余设计，免维护

3.优异的并联扩容功能，模块化设计
支持多模块并机工作，安装扩容方便

4.基于DSP全数字控制技术
采用32位DSP，配合可靠算法实现产品的性能。

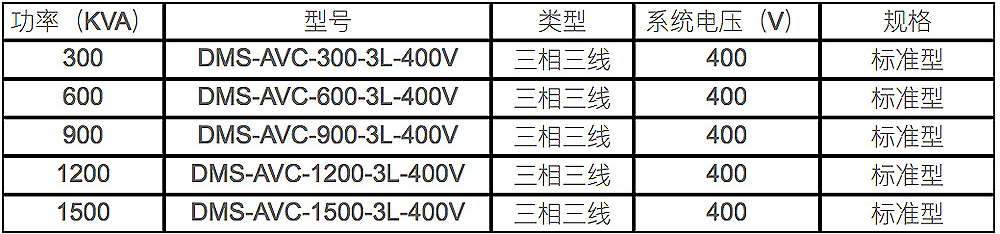

三相三线系统

*标准型持续时间为3s，需要更长持续时间可定制。

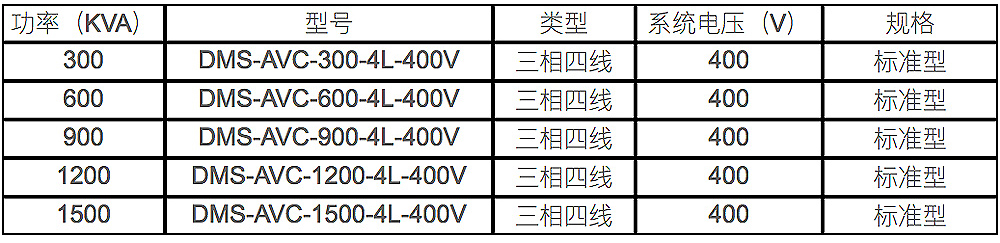

三相四线系统

*标准型持续时间为3s，需要更长持续时间可定制。

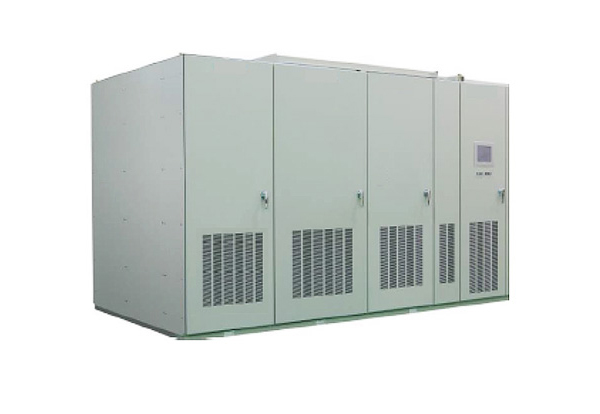

DMS-AVC-100-4L-400V 动态电压调节装置
